Mur oporowy z systemu Tensartech TW1 na drodze I/48 Rychaltice – Frýdek-Místek

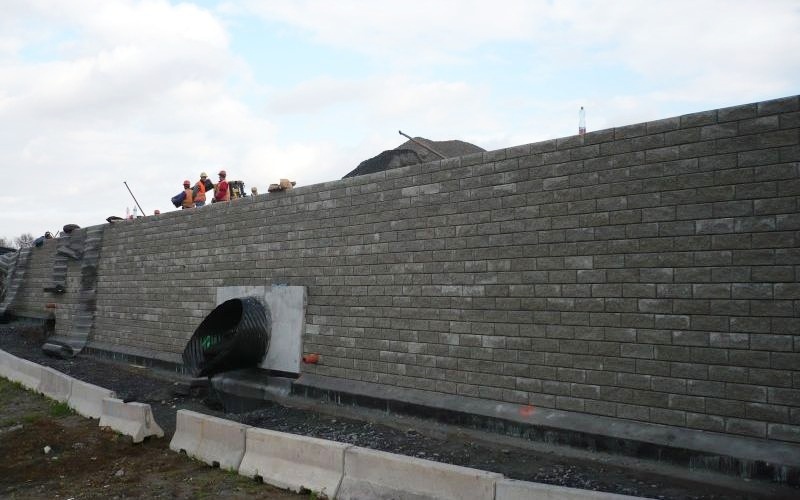

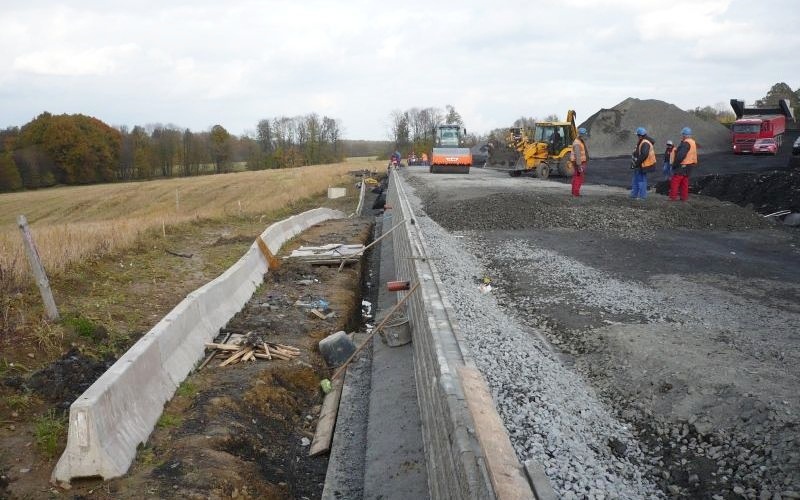

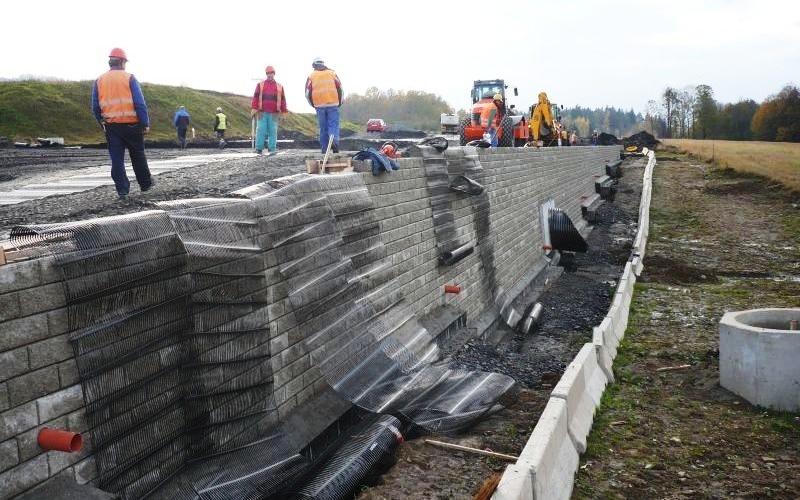

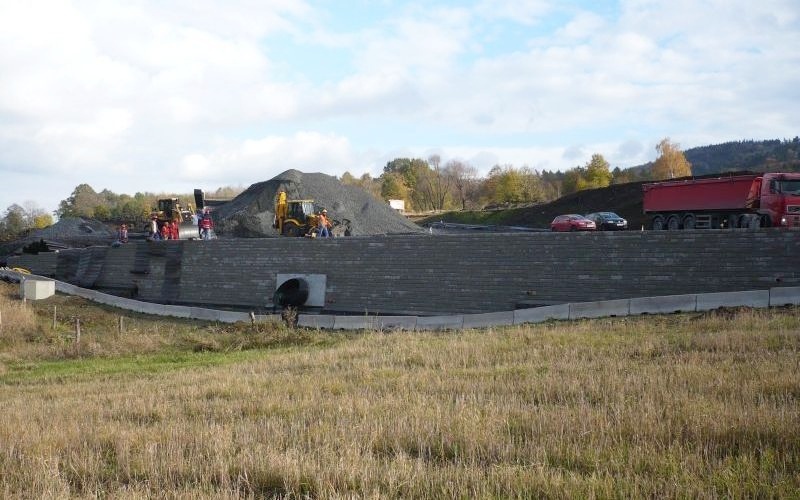

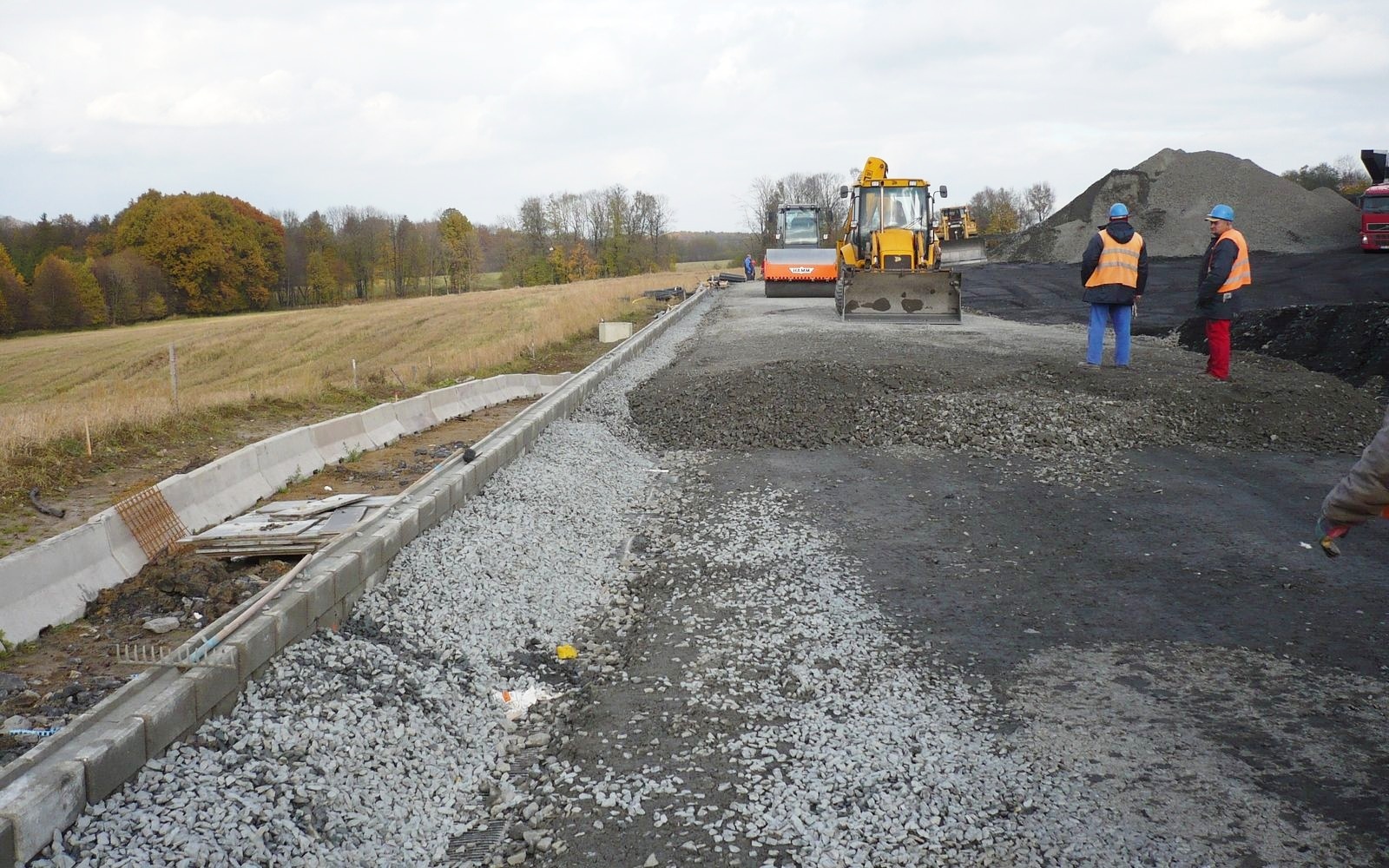

Mur oporowy został zaprojektowany z gruntu zbrojonego z trwałym licem w systemie Tensartech TW1. Służy do skrócenia podstawy nasypu drogowego. Wysokość muru oporowego wynosi od ok. 1,5 m do 4,8 m. Nachylenie lica muru oporowego to 86°. Nad koroną konstrukcji oporowej znajduje się korpus nasypu o nachyleniu 1:1,5 i wysokości około 7 m.
Realizacje 2010

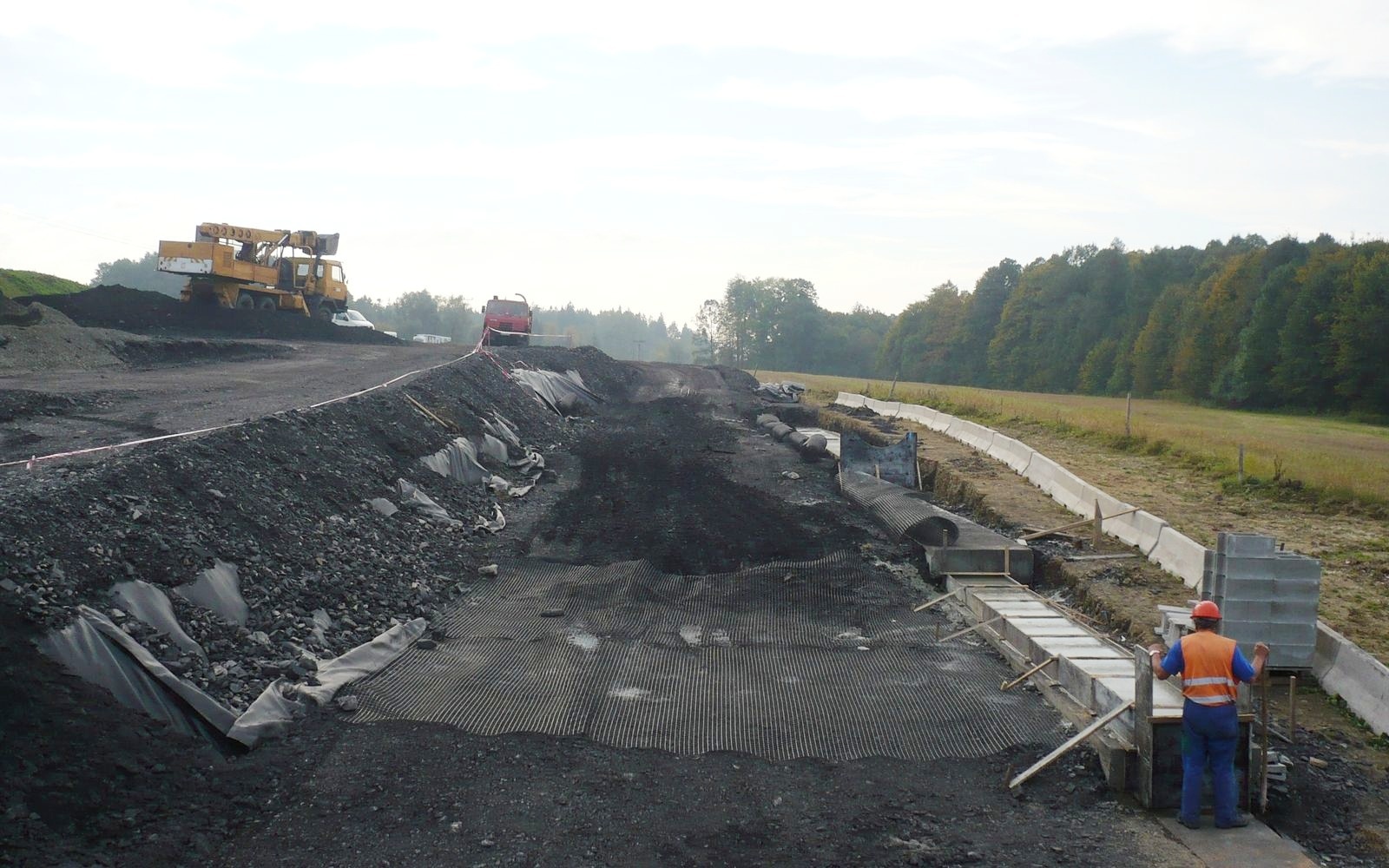

Mur oporowy jest posadowiony na żelbetowym fundamencie liniowym. Fundament ten opiera się na mechanicznie stabilizowanej warstwie, którą tworzy trójosiowa monolityczna geosiatka Tensar TriAx oraz 500‑milimetrowa warstwa kruszywa o frakcji 0/63 mm. Ze względu na obecność gruntów drobnoziarnistych w podłożu, do separacji między mechanicznie wzmocnioną warstwą a gruntem rodzimym zastosowano geowłókninę Geomatex NTI o gramaturze 200 g/m².
Dostarczyliśmy obliczenia statyczne oraz system oporowy Tensartech TW1 wraz z betonowymi elementami licowymi.
Lokalizacja inwestycji
Wykorzystane produkty
Geowłóknina polipropylenowa – Geomatex NTI
