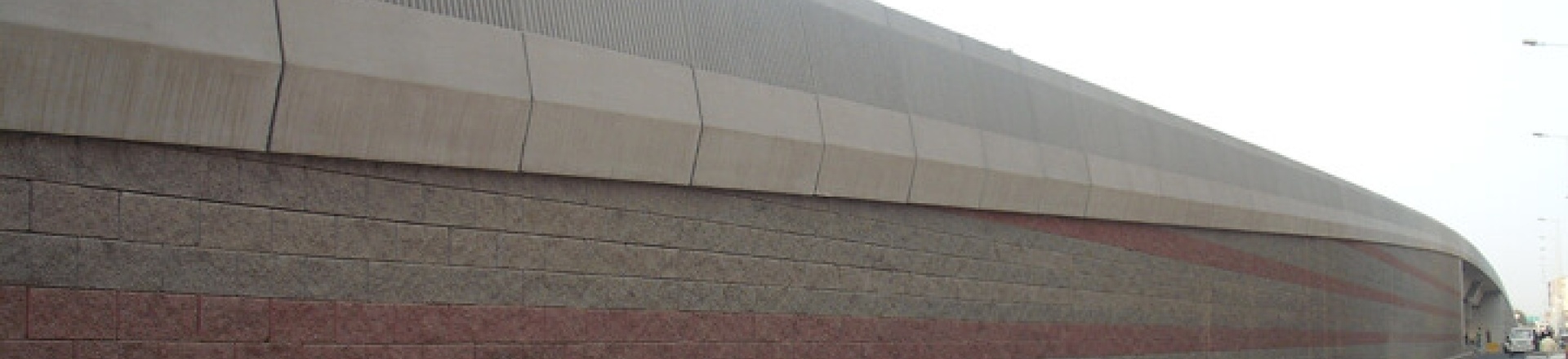

System murów oporowych Tensartech Mesa

Składa się z drobnych łupanych betonowych bloczków. Liniowy konektor umożliwia budowę w dwóch nachyleniach: 90° (Mesa Standard i Mesa Ashford) oraz 85° (wyłącznie Mesa Standard). Lic o niewielkim odchyleniu od pionu stosowany jest przede wszystkim z powodów psychologicznych – lekko pochylona powierzchnia wysokich murów sprawia wrażenie optycznie „bezpieczniejszej” niż lic pionowy.

Podstawowa idea systemów Tensartech opiera się na stworzeniu konstrukcji, w której poszczególne elementy wzajemnie ze sobą współpracują. Dla bezbłędnego funkcjonowania konstrukcji kluczowe jest zachowanie prawidłowej pracy wszystkich elementów przez cały okres jej użytkowania, który np. w przypadku obiektów komunikacyjnych wynosi zazwyczaj 120 lat. Wieloletni rozwój w dziedzinie systemów oporowych z gruntu zbrojonego umożliwia stosowanie nowych typów konstrukcji o zróżnicowanym licu, tak aby spełniały wymagania praktyki budowlanej z naciskiem na jakość, wygląd, cenę itp.

Opis systemu Tensartech Mesa

System Mesa jest podobny do systemu TW1. Składa się z drobnych łupanych betonowych bloczków. Liniowy konektor umożliwia budowę w dwóch nachyleniach: 90° (Mesa Standard i Mesa Ashford) oraz 85° (wyłącznie Mesa Standard). Lic o niewielkim odchyleniu od pionu stosowany jest przede wszystkim z powodów psychologicznych – lekko pochylona powierzchnia wysokich murów sprawia wrażenie optycznie „bezpieczniejszej” niż lic pionowy.

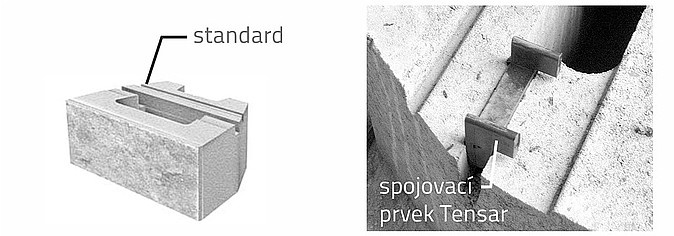

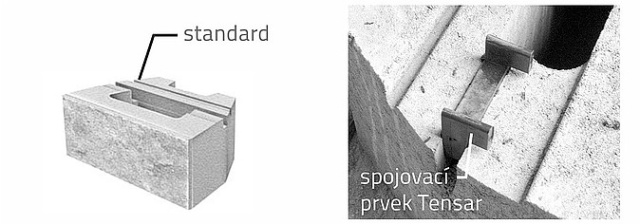

Konektor specjalnie produkowany dla systemów Mesa przeszedł szereg testów i oprócz wysokiej jakości połączenia wnosi jeszcze jeden bardzo praktyczny aspekt. Po raz pierwszy zastosowano system kotwienia geosiatki w rowku bloczka, tzn. po raz pierwszy geosiatka nie jest nawlekana na konektor, lecz wsuwana pod niego i wbijana w rowek. Ta prosta zasada zapewnia natychmiastowe napięcie geosiatki w miejscu styku dwóch bloczków. W ten sposób powstaje trwałe połączenie geosiatki z betonowym bloczkiem oraz tzw. połączenie aktywne.

Elementy funkcjonalne systemu i ich interakcja

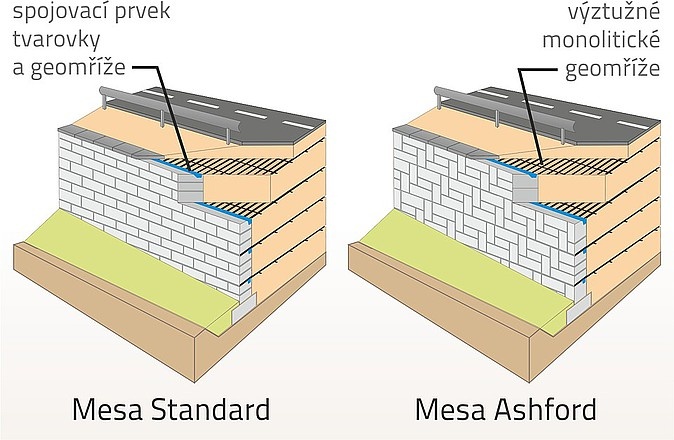

Systemy Mesa Standard i Mesa Ashford opierają się na trwałej współpracy czterech elementów. Każdy z nich pełni określoną funkcję:

• betonowe bloczki – element licowy zapobiegający wysypywaniu się gruntu i tworzący estetyczny wygląd konstrukcji
• monolityczne geosiatki Tensar – przejmują siły rozciągające w nasypie
• liniowy konektor – łączy geosiatki i bloczki bez powstawania osłabionych miejsc
• grunt zasypowy – jego parametry ścinania wpływają na wymiary konstrukcji

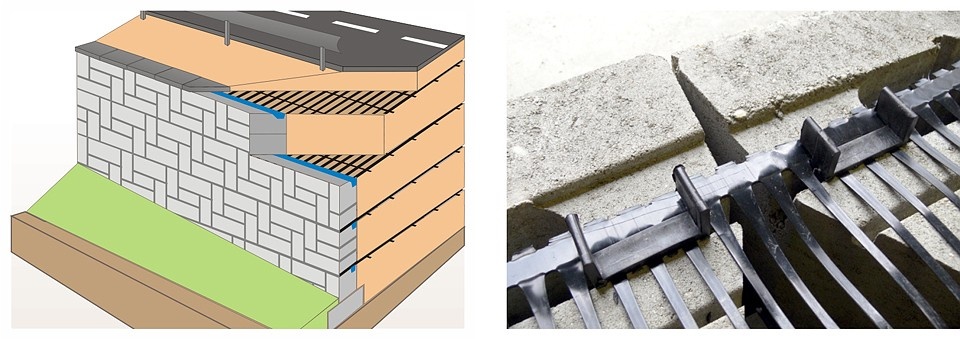

Wzajemne interakcje elementów gwarantują prawidłowe funkcjonowanie konstrukcji. Chodzi tu o interakcję pomiędzy bloczkiem a geosiatką, gdzie konektor nasunięty na koniec geosiatki i osadzony w zamku ścinanym bloczka zapewnia pełnowartościowe połączenie obu elementów przez cały okres użytkowania konstrukcji. Interakcja geosiatki z gruntem jest w istotnym stopniu determinowana geometrią żeber geosiatki, a optymalne zespolenie zapobiega jej poślizgowi lub ewentualnemu wyrwaniu. Istotna jest również interakcja pomiędzy zasypem a bloczkiem. Wykonanie komina drenażowego za tylną stroną bloczków umożliwia odprowadzenie wody, która w przeciwnym razie wypłukuje drobną frakcję zasypu przez spoiny między bloczkami i przy nieprawidłowym wykonaniu może w okresie zimowym doprowadzić do uszkodzenia konstrukcji.

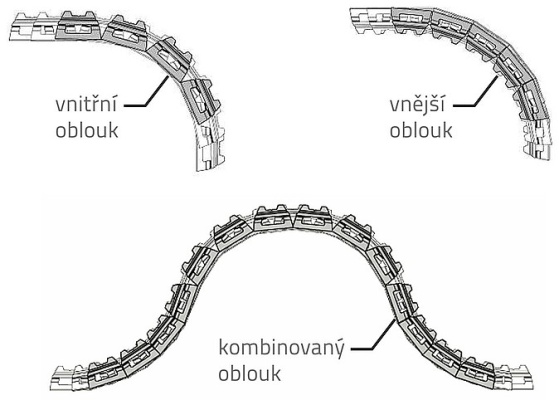

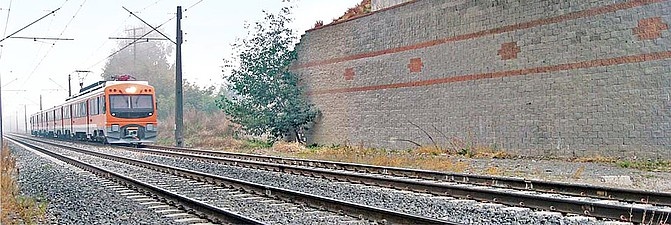

W konwencjonalnych metodach budowy konstrukcji oporowych, takich jak mury żelbetowe, kształtowanie w łuki jest możliwe jedynie pod warunkiem zastosowania skomplikowanego systemu deskowania. Systemy Mesa wznoszone są metodą suchego murowania, gdzie sfazowane krawędzie boczne bloczków umożliwiają formowanie łuków kierunkowych. Minimalny promień łuku wypukłego/konweksyjnego wynosi 1,5 m. Za pomocą łuku złożonego można na przykład utworzyć „pętlę”, która pozwala ominąć drzewo stanowiące przeszkodę, a które w innym przypadku musiałoby zostać usunięte.

Mesa Standard

Ta modyfikacja jest wykonywana z bloczków typu standard, przy czym możliwe jest wznoszenie konstrukcji o nachyleniu 90° lub 85° względem poziomu. Bloczki posiadają łupaną powierzchnię i układane są na mijankę. Połączenie w poszczególnych warstwach realizowane jest za pomocą konektora, który tworzy sztywny ogranicznik zapobiegający zmianie geometrii lica podczas zagęszczania zasypu.

Mesa Ashford

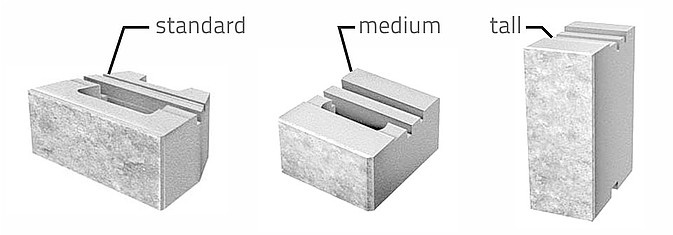

W przeciwieństwie do poprzedniej modyfikacji, ta wersja łączy trzy typy bloczków w różnych rozmiarach – standard, medium, tall – które umożliwiają wykonanie lica w kilku układach, zawsze przy nachyleniu 90°. Układy oraz warianty kolorystyczne bloczków stanowią wyzwanie dla architektów, którzy mogą projektować bardziej interesujące konstrukcje.

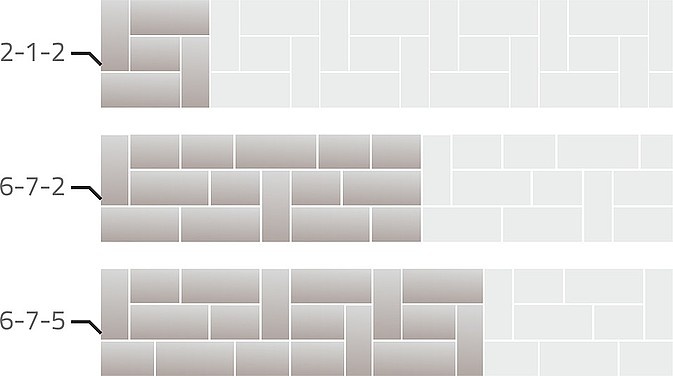

Przykłady układów modyfikacji Ashford (liczby oznaczają liczbę bloczków standard–medium–tall):



Uwarunkowania technologiczne

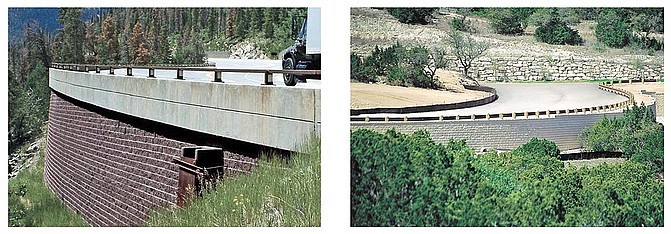

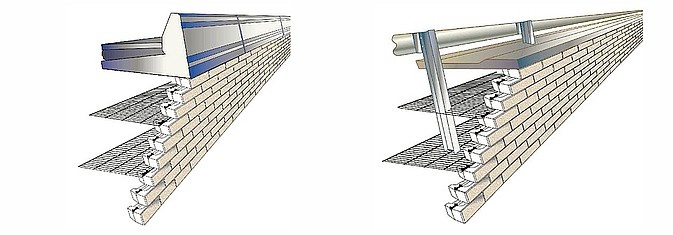

Zakończenie muru w systemie Tensartech Mesa może być wykonane na jego koronie na kilka sposobów. Jednym z wariantów jest przyklejenie elementu przykrywającego bezpośrednio do ostatniej warstwy bloczków za pomocą kleju mrozoodpornego. W przypadku konieczności montażu bariery ochronnej bezpośrednio na koronie muru należy zaprojektować żelbetową gzyms, na której bariera zostanie osadzona. Gzyms żelbetowy może być prefabrykowany lub monolityczny i musi być zaprojektowany w taki sposób, aby spełniał wymagania dotyczące przewrócenia i przesunięcia w spoinie fundamentowej w przypadku uderzenia pojazdu. Jeżeli możliwe jest zamontowanie bariery w większej odległości od korony muru, wówczas słupki można wbić bezpośrednio w zbrojony blok gruntu.

Dlaczego warto wybrać system Tensartech Mesa?

Systemy Tensartech Mesa oraz Mesa Ashford wnoszą do praktyki budowlanej szereg zalet:

• szybkość realizacji – przy właściwej koordynacji na placu budowy możliwe jest osiąganie bardzo dobrych wydajności
• niższe koszty realizacji – porównując konstrukcje z gruntu zbrojonego z konwencjonalnymi metodami, takimi jak mury żelbetowe czy gabionowe, można stwierdzić, że oszczędności finansowe na obiekcie mogą sięgać nawet 50%. W konkretnych przypadkach, gdy konstrukcje oporowe stanowią istotną część kosztów całej inwestycji, może się okazać, że pozornie nieopłacalne przedsięwzięcie budowlane staje się nagle finansowo dostępne i atrakcyjne dla inwestora. Takie podejście należy mieć na uwadze zawsze, a szczególnie w obecnych trudnych czasach
• certyfikacja systemu jako całości
• trwałość konstrukcji wynosząca co najmniej 120 lat
