Pierwsza realizacja systemu Tensartech GreenSlope w Czechach

Opublikowano 14.07.2010

System Tensartech GreenSlope wnosi do współczesnej praktyki budowlanej nowe, kompleksowe rozwiązanie uwzględniające nowoczesne trendy projektowania konstrukcji oporowych. W zrównoważony sposób łączy on aspekty nie tylko ekonomiczne, ale także ekologiczne i estetyczne. Wysoce efektywne połączenie zbrojących geosiatek z trwałymi stalowymi koszami umożliwia znaczące przyspieszenie i uproszczenie realizacji, ponieważ eliminuje konieczność owijania lica konstrukcji lub skomplikowanego przestawiania szalunków.

System oporowy Tensartech GreenSlope umożliwia budowę bezpiecznych i trwałych konstrukcji o żywotności przekraczającej 120 lat. Jednocześnie zapewnia inwestorowi znacząco niższe koszty realizacji w porównaniu z konwencjonalnymi technologiami wykonywania konstrukcji oporowych.

Elementy funkcjonalne systemu i ich wzajemne oddziaływanie

System Tensartech GreenSlope stanowi sposób budowy konstrukcji oporowych w technologii gruntu zbrojonego i składa się z trzech podstawowych elementów, które wzajemnie się uzupełniają i dzięki swojej interakcji zapewniają bezpieczeństwo oraz niezawodność całego systemu. Każdy z elementów pełni w konstrukcji określoną, niezastąpioną funkcję – patrz poniższy rysunek.

• stalowe kosze – trwały element licowy pełniący funkcję zbrojącą i ochronną na licu konstrukcji oraz stanowiący oparcie dla systemu korzeniowego roślinności. Każdy kosz wyposażony jest w zestaw elementów łączących i rozpórek, które umożliwiają wzajemne połączenie poszczególnych koszy, zamocowanie geosiatek na wymaganą długość kotwienia oraz zwiększają sztywność całego systemu. Na licu każdego stalowego kosza zamocowana jest przeciwerozyjna georohoża lub ekotekstylia, która zapobiega wysypywaniu się gruntu z lica konstrukcji podczas budowy, a jednocześnie umożliwia i wspomaga rozwój roślinności
• monolityczne geosiatki Tensar – elementy zbrojące, które we współpracy z materiałem zasypowym przejmują powstające w nasypie siły rozciągające
• materiał zasypowy – parametry wytrzymałościowe gruntu zasypowego w istotny sposób wpływają na wymiary konstrukcji

System Tensartech GreenSlope jest certyfikowanym, opatentowanym rozwiązaniem posiadającym certyfikat British Board of Agrément nr 99/R113 dla geosiatek Tensar stosowanych do zbrojenia stromych skarp oraz aprobatę techniczną wydaną przez TZÚS Praha, s. p.

Zalety systemu Tensartech GreenSlope

Obecnie coraz częściej odchodzi się od konstrukcji konwencjonalnych na rzecz realizacji konstrukcji oporowych zbrojonych geosyntetycznymi wzmocnieniami. System Tensartech GreenSlope zapewnia projektantom szeroką zmienność rozwiązań, tj. możliwość dostosowania projektu do lokalnych warunków oraz odpowiedniego wkomponowania w krajobraz. Podczas realizacji można skrócić czas budowy nawet o połowę oraz uzyskać znaczące obniżenie kosztów w porównaniu z tradycyjnymi metodami wykonywania konstrukcji oporowych.

System Tensartech GreenSlope dostarczany jest jako kompleksowe rozwiązanie wraz z niezbędnym wsparciem, które obejmuje:

• opracowanie koncepcji oraz przygotowanie dokumentacji projektowej
• dostawę elementów systemu na plac budowy
• certyfikaty systemowe oraz instrukcję montażu
• na życzenie – wsparcie techniczne na budowie

Pierwsze realizacje skarp w Czechach w systemie Tensartech GreenSlope

System oporowy Tensartech GreenSlope został wprowadzony na rynek czeski w 2009 roku, a do lipca bieżącego roku zrealizowano pierwsze inwestycje.

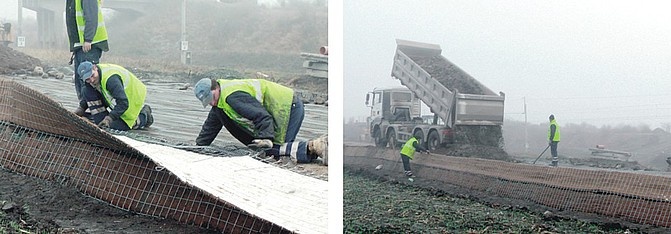

1. Zaječí–Šakvice (Kraj Południowomorawski) – zabezpieczenia przeciwpowodziowe

Linia kolejowa pomiędzy miejscowościami Zaječí i Šakvice prowadzona jest w km 103,300–103,500 w głębokim wykopie. Ze względu na częste spływy wody z okolicznych pól zgłoszono potrzebę budowy wału przeciwpowodziowego z umocnieniem powierzchniowym. Najbardziej efektywnym rozwiązaniem okazała się budowa stromej skarpy w systemie Tensartech GreenSlope o nachyleniu 50°.

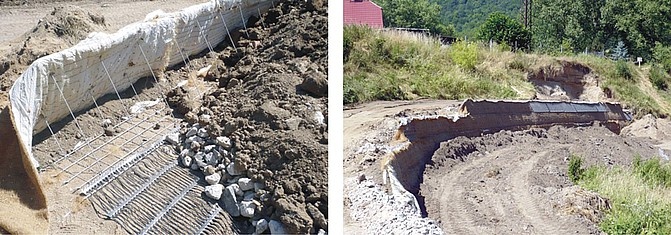

2. Gmina Louka (Kraj Południowomorawski) – stabilizacja osuwiska drogi gminnej

Podczas wiosennych intensywnych opadów w 2009 roku doszło do nasycenia korpusu ziemnego drogi lokalnej. W wyniku zwiększonej wilgotności nasypu nastąpiło osunięcie części gruntu o objętości ok. 10 m3. Na drodze publicznej powstała w ten sposób niestabilna powierzchnia, która pod wpływem ruchu stopniowo się powiększała i zagrażała bezpieczeństwu oraz płynności ruchu drogowego. Z tego względu konieczne było szybkie przeprowadzenie stabilizacji osuwiska. Uwzględniając ten stan oraz ekonomię realizacji, jako najbardziej odpowiednie rozwiązanie zaproponowano zastosowanie systemu Tensartech GreenSlope. Zakres prac naprawczych określono na długość ok. 9,0 m i głębokość ok. 4,0 m.

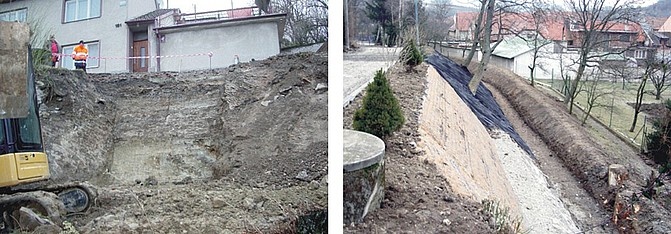

3. Valtířov (Kraj Ustecki)

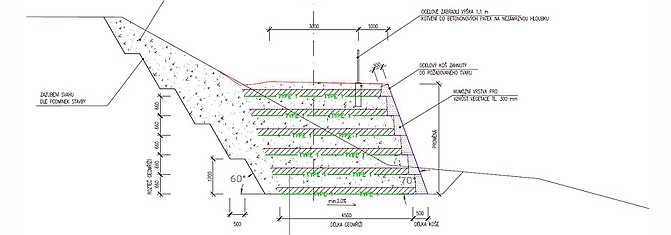

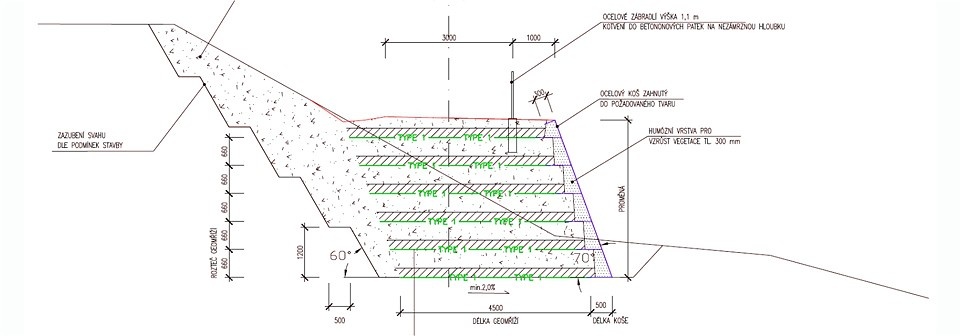

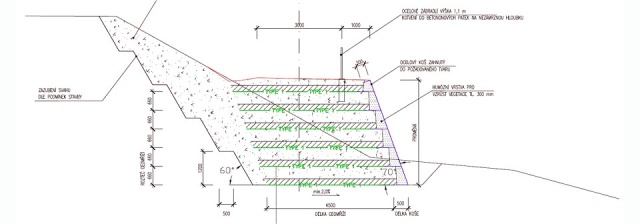

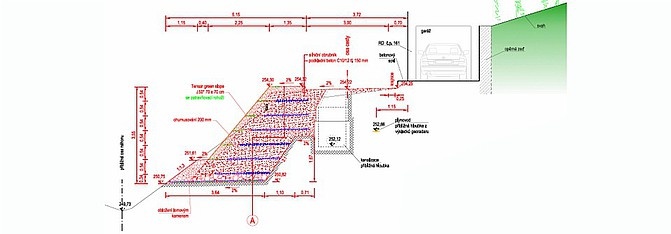

Na granicy działki konieczne było wykonanie skarpy o maksymalnej wysokości 5,0 m. Aby spełnić wymagane założenia geometryczne, należało zaprojektować skarpy o nachyleniu 70°. W obrębie tej skarpy konieczne było wykonanie rampy umożliwiającej płynne pokonanie wymaganego różnicy wysokości. Najbardziej efektywnym rozwiązaniem okazała się budowa tej skarpy w systemie Tensartech GreenSlope. Jako materiał zasypowy zastosowano konstrukcję warstwową typu „sandwich”, wykorzystującą znaczną część wydobytej na miejscu ziemi, co przyczyniło się do ekonomicznej opłacalności tej konstrukcji.
