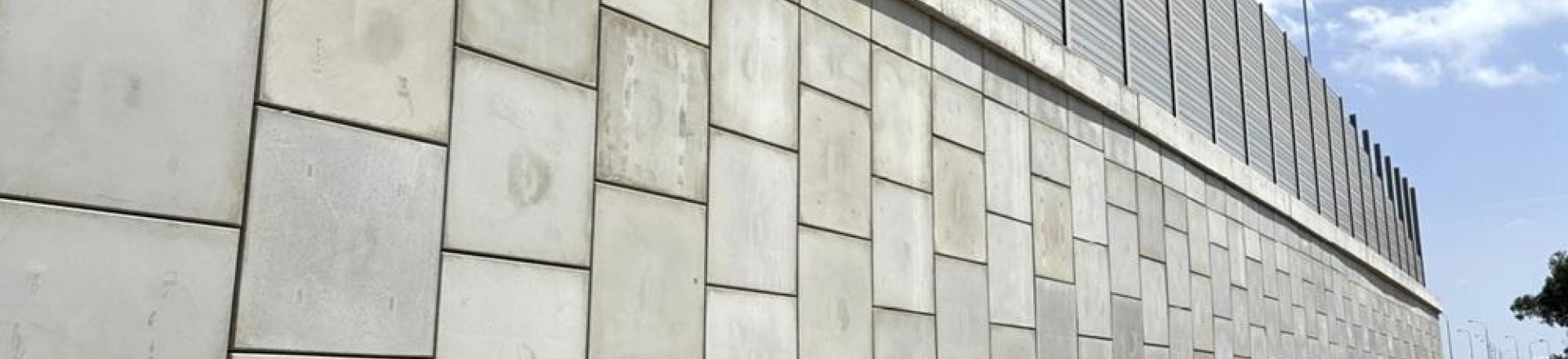

Jak wybrać odpowiedni typ konstrukcji oporowej?

Opublikowano 08.10.2013

W celu efektywniejszego wykorzystania terenów w trudnych lub zmiennych warunkach terenowych projektanci proponują konstrukcje oporowe, takie jak mury oporowe lub strome skarpy. Wybór rozwiązań konstrukcyjnych jest szeroki i należy rozważyć ich zalety oraz wady.

W projektowaniu można wykorzystać technologie konstrukcji betonowych, żelbetowych, gabionowych, gruntu stabilizowanego, specjalnych metod posadowienia (pale, mikropale itp.) lub technologii gruntu zbrojonego. W niniejszym tekście znajdziesz podział systemów oporowych Tensartech z punktu widzenia nachylenia lica, sztywności lica oraz sposobu jego połączenia z elementami zbrojącymi.

Zasada systemów Tensartech

Konstrukcje z gruntu zbrojonego składają się z trzech podstawowych elementów (okładzina licowa, geosyntetyczne elementy zbrojące oraz grunt). Sam blok zbrojony – quasi-homogeniczny, o wystarczającym stopniu stabilności wewnętrznej – obkłada się betonowymi bloczkami lub prefabrykatami o różnym kształcie, wielkości i wyglądzie bądź innymi elementami, które następnie tworzą estetyczny wygląd obiektu. Jeżeli wszystkie wzajemne zależności pomiędzy poszczególnymi elementami (zwłaszcza w zakresie połączenia zbrojenia z licem) zostaną właściwie ocenione, efektem będzie niezawodna i bezpieczna konstrukcja oporowa.

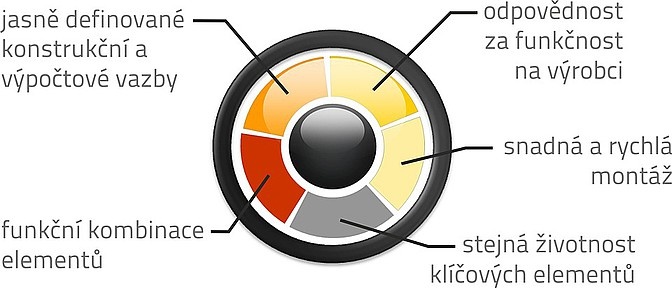

Systemy Tensartech dają projektantowi gwarancję poprawności rozwiązania technicznego – jasno zdefiniowane są zależności konstrukcyjne i obliczeniowe pomiędzy elementami (potwierdzone licznymi pomiarami i testami), w tym ocena poszczególnych detali konstrukcyjnych. Są one udokumentowane certyfikatami do szerokiego zastosowania w wielu krajach, w tym w Republice Czeskiej. Systemy te zapewniają długoterminową niezawodność, łatwą i bezproblemową realizację nawet w trudnych warunkach, bez ograniczeń klimatycznych, co potwierdzają tysiące udanych realizacji na całym świecie.

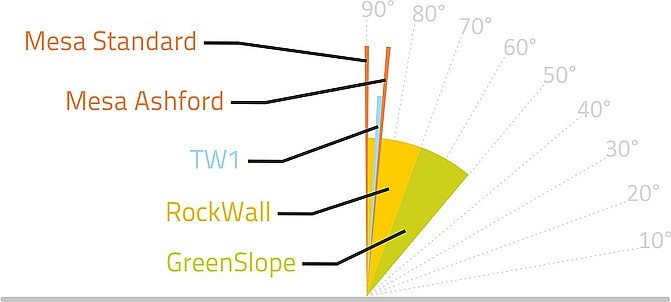

Podział systemów Tensartech według nachylenia lica

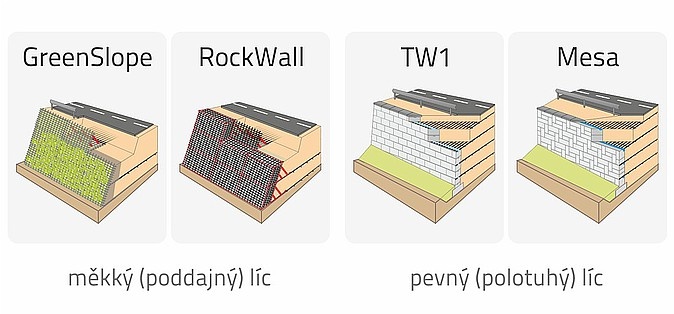

Podział systemów Tensartech według sztywności lica

W zależności od zastosowanego typu elementu licowego systemy można podzielić na konstrukcje ze sztywnym (półsztywnym) licem, wykonanym na czole z prefabrykowanych betonowych elementów, oraz na systemy z miękkim (podatnym) licem. Wybór typu lica zależy przede wszystkim od podatności konstrukcji na nierównomierne odkształcenia podłużne. W przypadku lic półsztywnych można dopuścić, bez wystąpienia uszkodzeń, podłużną nierównomierność rzędu 1:100 (tj. 1 cm/1 mb konstrukcji), natomiast lica miękkie dopuszczają wartości nawet ponad dwukrotnie większe (źródło: BS 8006:2010 Strengthened/reinforced soils and other fills).

Systemy Tensartech z miękkim licem

Systemy te są wykorzystywane przede wszystkim przy stromych skarpach o nachyleniu 50–90°, przy czym z punktu widzenia statyki możliwe jest zaprojektowanie dowolnego nachylenia. Wybór systemu, ewentualnie nachylenia konstrukcji, zależy głównie od warunków przestrzennych inwestycji, ale także od wymagań dotyczących zazielenienia powierzchni skarpy. System GreenSlope stanowi skarpę porośniętą roślinnością, natomiast RockWall posiada lic bez pokrycia roślinnego.

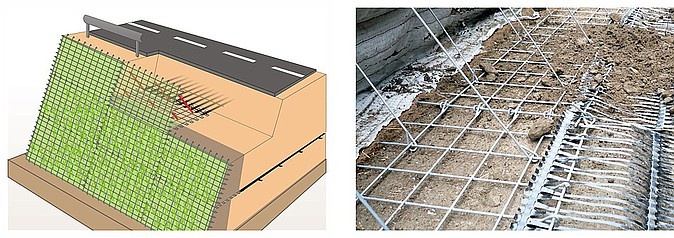

Tensartech GreenSlope (nachylenie 50–70°)

W tym systemie lic wykonany jest z koszy stalowych ze specjalną ochroną powierzchniową gwarantującą minimalną trwałość 90 lat. Geosiatki pełniące funkcję nośną są łączone bezpośrednio z elementem licowym za pomocą systemowego elementu łączącego. Eliminuje to konieczność skomplikowanego przestawiania deskowania oraz obudowywania lica skarpy zbrojonej. Elementem systemu jest również mata przeciwerozyjna z nasionami trawy, która umożliwia szybkie zazielenienie powierzchni skarpy. Zastosowanie tego systemu do umocnienia skarpy jest teoretycznie możliwe aż do nachylenia lica konstrukcji 90°. Jednak w przypadku wymagań dotyczących późniejszej bezproblemowej konserwacji skarpy zalecamy jako nachylenie graniczne 70°.

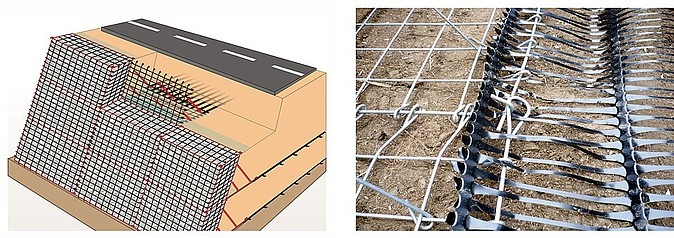

Tensartech RockWall (nachylenie 70–90°)

Pod względem wyglądu konstrukcja ta przypomina mury gabionowe. Lic tego systemu, podobnie jak w systemie GreenSlope, wykonany jest ze stalowych paneli z zabezpieczeniem antykorozyjnym. Połączenie elementów zbrojących rozwiązane jest w analogiczny sposób, dzięki czemu ponownie zagwarantowana jest jego wytrzymałość.

Systemy Tensartech z półsztywnym licem

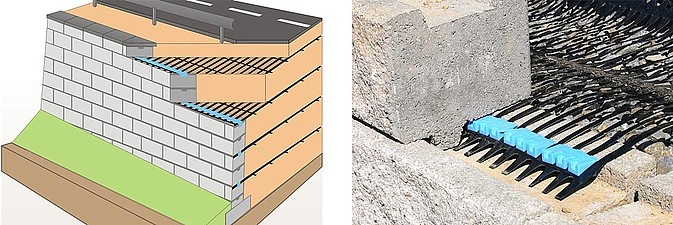

Tensartech TW1 (nachylenie 86° ±2°)

Elementem licowym tego systemu konstrukcyjnego są drobne łupane betonowe bloczki w różnych kolorach, które umożliwiają doskonałe połączenie poszczególnych warstw bloczków za pomocą zamka ścinanego. Połączenie geosyntetycznych elementów zbrojących z elementem licowym realizowane jest przy użyciu specjalnego plastikowego łącznika, umożliwiającego ciągłe mocowanie geosiatki bez powstawania „martwych” stref w konstrukcji.

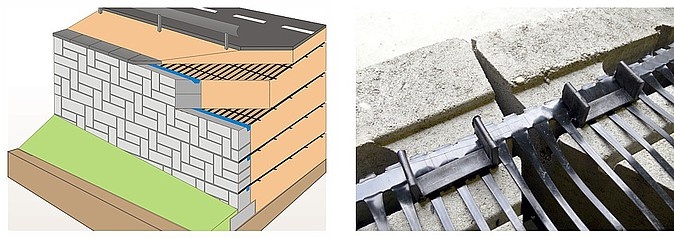

Tensartech Mesa (nachylenie 90°)

Lic tego systemu wykonany jest z łupanych betonowych bloczków w różnych kolorach. W zależności od doboru układu bloczków można wybrać pomiędzy modyfikacjami Mesa Standard (zastosowanie bloczków typu standard, układ wiązany) oraz Mesa Ashford (oprócz bloczków standardowych stosowane są również bloczki typu medium i tall; większa liczba typów bloczków umożliwia większą zmienność układów – korzystną dla każdego zamierzenia architektonicznego).

Prawidłowy dobór typu zbrojonej konstrukcji oporowej
