Historia systemu murów oporowych Tensartech TW1 oraz jego elementy funkcjonalne

Opublikowano 10.03.2011

System Tensartech TW1 wnosi do praktyki budowlanej kompleksowe rozwiązanie murów oporowych z gruntu zbrojonego. Wysoce skuteczne połączenie geosiatek i bloczków jest charakterystyczną cechą tego systemu. Monolityczne geosiatki połączone z betonowymi bloczkami za pomocą łączących grzebieni tworzą bezpieczną i trwałą konstrukcję, odpowiednią do budowy murów oporowych, przyczółków mostowych, a także konstrukcji mostowych o trwałości przekraczającej 120 lat.

Historia systemu Tensartech TW1

Konstrukcje oporowe z gruntu zbrojonego są wykorzystywane przez ludzi od niepamiętnych czasów. Już około 1000 r. p.n.e. w Babilonie wzniesiono 60-metrową świątynię z glin zbrojonych, a w I wieku p.n.e. Rzymianie zbudowali zbrojone molo portowe w Londynie.

Pierwsza konstrukcja oporowa oparta na projekcie firmy Tensar, złożona z bloków modułowych, została zbudowana w 1994 roku. Były to skrzydła mostowe mostu kolejowego w Kornwalii w Wielkiej Brytanii.

Następnie nastąpił okres rozwoju optymalnego połączenia bloczków i geosiatek, który w 1998 roku zakończył się powstaniem systemu Tensartech TW1. Pierwszy mur wykonany w tym systemie został zbudowany w tym samym roku w Coventry. Mur ma wysokość 3 m i wyrównuje spoinę fundamentową pod dużymi zbiornikami wody (zob. kilka fotografii z realizacji).

Rozwój konstrukcji oporowych z gruntu zbrojonego

Niezawodność systemu Tensartech TW1 została już potwierdzona na setkach realizacji na całym świecie. W 2009 roku rozpoczęto budowę jednej z największych konstrukcji wykonanych w tym systemie na Bliskim Wschodzie. Ze względów technicznych mur zaprojektowano w czterech „kaskadach” i osiąga on wysokość ok. 60 m (zob. poniższe fotografie).

Od 2008 roku system Tensartech TW1 jest projektowany i z powodzeniem realizowany również w Republice Czeskiej. Po raz pierwszy system został zastosowany na obwodnicy Bučovic na drodze I/50, na trzech murach oporowych połączonych z zbrojonymi stromymi skarpami.

W tym samym roku inwestor zastosował system Tensartech TW1 do wyrównania terenu pod zabudowę mieszkaniową w Jirkovie koło Chomutova. W 2009 roku wybudowano mury attykowe na moście na drodze I/43 w Opatovie niedaleko Svitav oraz cztery mury na drodze II/322 w Chvaleticach w kraju pardubickim.

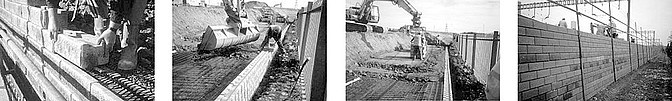

Elementy funkcjonalne systemu i ich współdziałanie

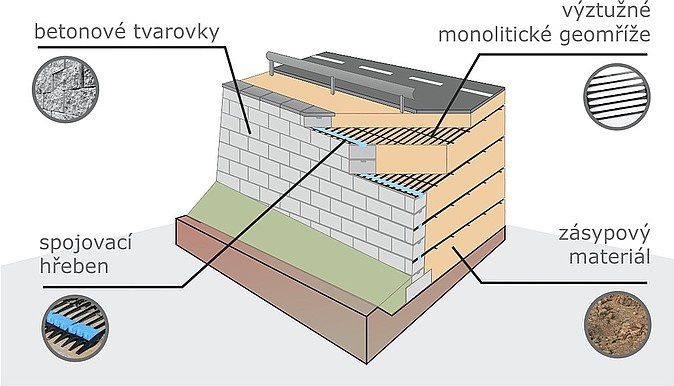

System Tensartech TW1 opiera się na trwałym współdziałaniu czterech elementów, z których każdy pełni swoją specyficzną funkcję:

• betonowe bloczki – element lica zapobiegający wysypywaniu się gruntu i tworzący estetyczny wygląd konstrukcji
• monolityczne geosiatki Tensar – przejmują siły rozciągające w nasypie
• grzebień łączący – łączy geosiatki i bloczki bez powstawania osłabionych miejsc
• grunt zasypowy – jego parametry ścinania wpływają na wymiary konstrukcji

Wzajemne interakcje poszczególnych elementów gwarantują bezpieczne funkcjonowanie konstrukcji. Dotyczy to przede wszystkim interakcji pomiędzy:

• bloczkiem a geosiatką – grzebień łączący nasunięty na koniec geosiatki i osadzony w zamku ścinanym bloczka zapewnia pełnowartościowe połączenie obu elementów przez cały okres użytkowania konstrukcji
• geosiatką a gruntem – geometria żeber geosiatki zapewnia optymalne zespolenie z gruntem, zapobiegające poślizgowi lub ewentualnemu wyrwaniu geosiatki
• zasypem a bloczkiem – wykonanie komina drenażowego za tylną stroną bloczków umożliwia odprowadzenie wody, która zazwyczaj wypłukuje drobną frakcję zasypu przez spoiny między bloczkami i przy nieprawidłowym wykonaniu może w okresie zimowym naruszyć konstrukcję

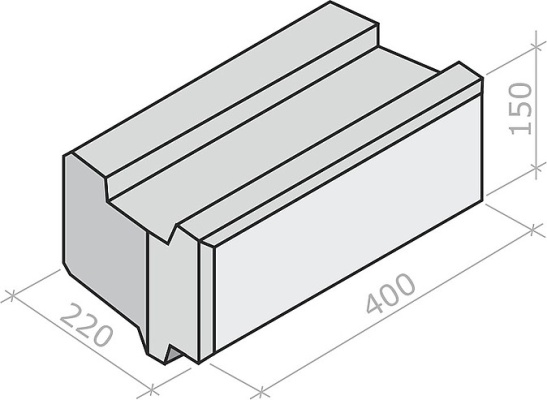

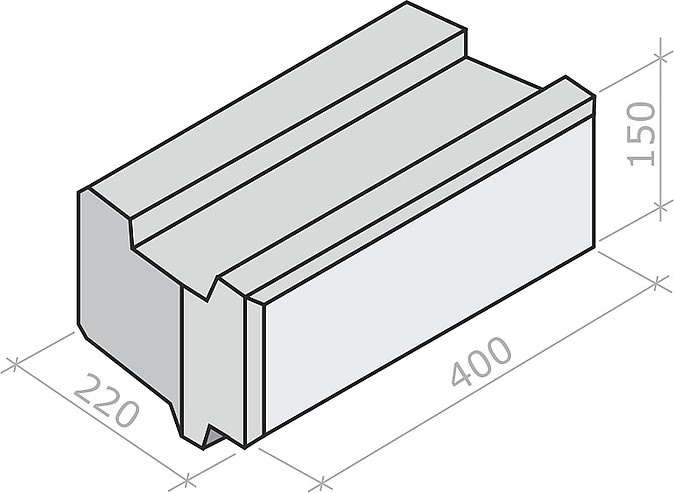

Dla idealnego połączenia kolejnych warstw bloczków na ich dolnej i górnej powierzchni uformowany jest zamek działający na zasadzie „pióro i wpust” (zob. poniższy rysunek). Kształt zamka ścinanego w bloczkach umożliwia wykonywanie łuków kierunkowych o małych promieniach (minimum 6 m).
