Alternatywne posadowienie hali sklepu ze sprzętem AGD/RTV w Ústí nad Labem

Opublikowano 27.11.2014

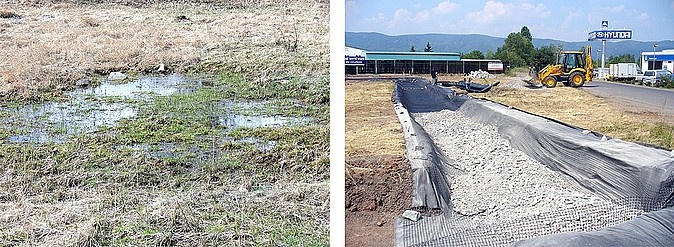

Nowo budowana hala sprzedażowa OKAY w Ústí nad Labem-Všebořice została zlokalizowana na obszarze o skomplikowanych warunkach gruntowo-fundamentowych. Była to kombinacja gruntów wysadzinowych, wysoko plastycznych drobnoziarnistych oraz wysokiego poziomu wód gruntowych, którego ustabilizowane zwierciadło sięgało praktycznie do powierzchni istniejącego terenu (zob. kolejny rysunek).

Na wniosek wykonawcy naszym zadaniem było zaprojektowanie oszczędniejszego, alternatywnego rozwiązania w stosunku do koncepcji posadowienia obiektu na wierconych palach szybowych w połączeniu z monolitycznymi żelbetowymi ławami fundamentowymi.

ALTERNATYWNY PROJEKT POSADOWIENIA OBIEKTU

Jako alternatywę dla posadowienia głębokiego obiektu zaproponowaliśmy posadowienie bezpośrednie na stabilizowanych poduszkach rozkładających obciążenie. Ściany nośne zostały posadowione na stosunkowo smukłych ławach fundamentowych o wysokości konstrukcyjnej 500 mm. Ich szerokość zaprojektowano w zależności od działających obciążeń w zakresie od 800 mm do 1100 mm.

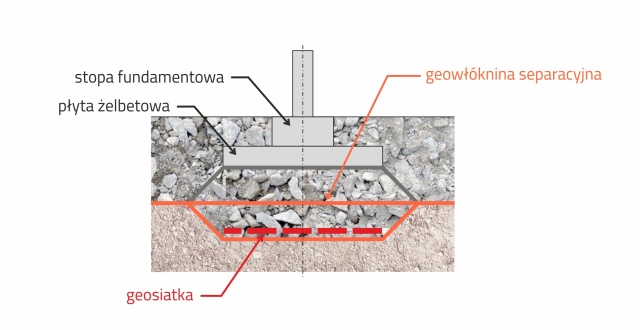

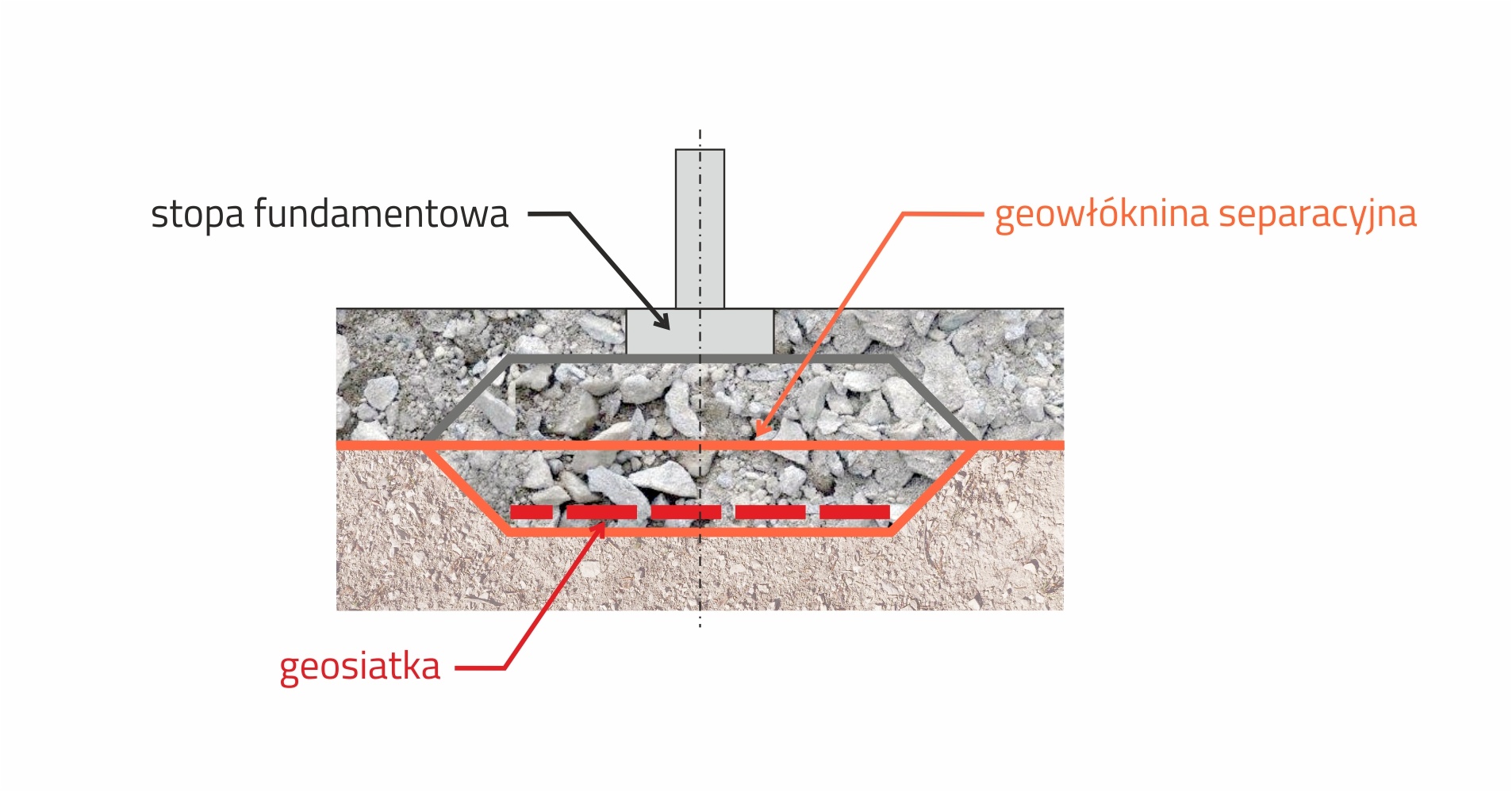

Ze względu na charakter warunków gruntowych ławy te zostały ułożone na zbrojonej poduszce żwirowej o grubości 940 mm, zapewniającej równomierne rozprowadzenie obciążeń oraz odpowiednią głębokość przemarzania (tj. 1,60 m poniżej poziomu terenu po wykonaniu niwelacji). Przekrój poprzeczny konstrukcji przedstawiono na kolejnym schemacie.

Jako alternatywę dla posadowienia głębokiego obiektu zaproponowaliśmy posadowienie bezpośrednie na stabilizowanych poduszkach rozkładających obciążenie. Ściany nośne zostały posadowione na stosunkowo smukłych ławach fundamentowych o wysokości konstrukcyjnej 500 mm. Ich szerokość zaprojektowano w zależności od działających obciążeń w zakresie od 800 mm do 1100 mm.

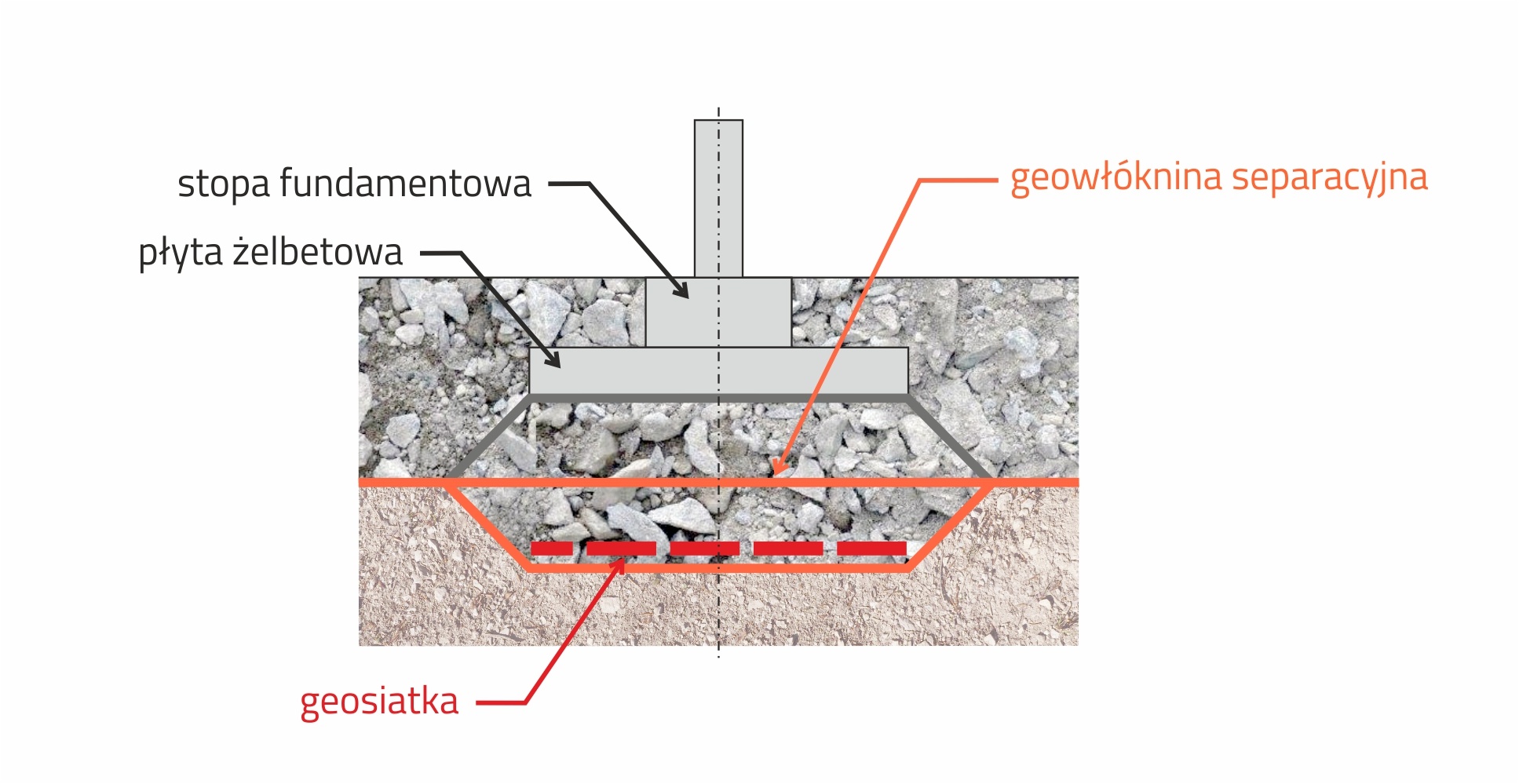

Ze względu na charakter warunków gruntowych ławy te zostały ułożone na zbrojonej poduszce żwirowej o grubości 940 mm, zapewniającej równomierne rozprowadzenie obciążeń oraz odpowiednią głębokość nieprzemarzania (tj. 1,60 m poniżej poziomu terenu po wykonaniu niwelacji). Przekrój poprzeczny konstrukcji przedstawiono na kolejnym schemacie.

OBLICZENIA I OCENA KONSTRUKCJI

Powyższe wymiary konstrukcji fundamentowych zostały sprawdzone w I i II stanie granicznym. Z uwagi na stwierdzone właściwości geomechaniczne i hydrogeologiczne podłoża postępowano zgodnie z zasadami odpowiadającymi drugiej kategorii geotechnicznej (złożone warunki gruntowe i konstrukcja o niewielkiej złożoności). Dla oceny stanu granicznego użytkowalności obliczono bezwzględną wartość całkowitych deformacji oraz oceniono nierównomierne osiadanie. Całkowita obliczona wartość deformacji mieściła się w przedziale 1,5–4,0 mm przy głębokości strefy odkształceń ok. 3,0 m.

JAK PRZEBIEGAŁA REALIZACJA SAMEJ KONSTRUKCJI?

Ze względu na fakt, że podłoże w tej lokalizacji było zbudowane wyłącznie z gruntów klasy F7–F8 oraz charakteryzowało się wysokim poziomem wód gruntowych, przed wykonaniem płyty fundamentowej konieczne było przeprowadzenie starannej separacji materiałów zasypowych od podłoża.

Do tego celu zastosowano tkaną geowłókninę separacyjną Bontec SG o odpowiedniej odporności mechanicznej na przebicie i uszkodzenia podczas zasypywania. Zapobiegła ona degradacji wysokiej jakości materiału zasypowego spowodowanej migracją cząstek ilastych z podłoża pod wpływem obciążenia. Podczas realizacji poszczególne pasy geowłókniny układano z zakładami poprzecznymi i podłużnymi o szerokości co najmniej 300 mm. Następnie pasy geowłókniny mocowano do podłoża, aby zapobiec ich uszkodzeniu lub przemieszczeniu pod wpływem wiatru.

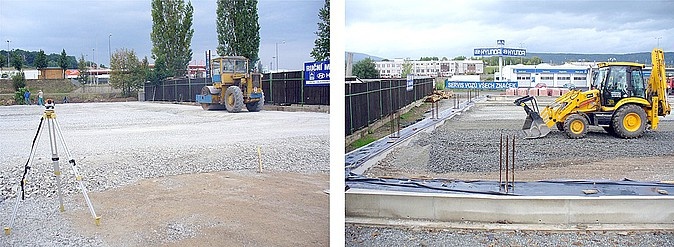

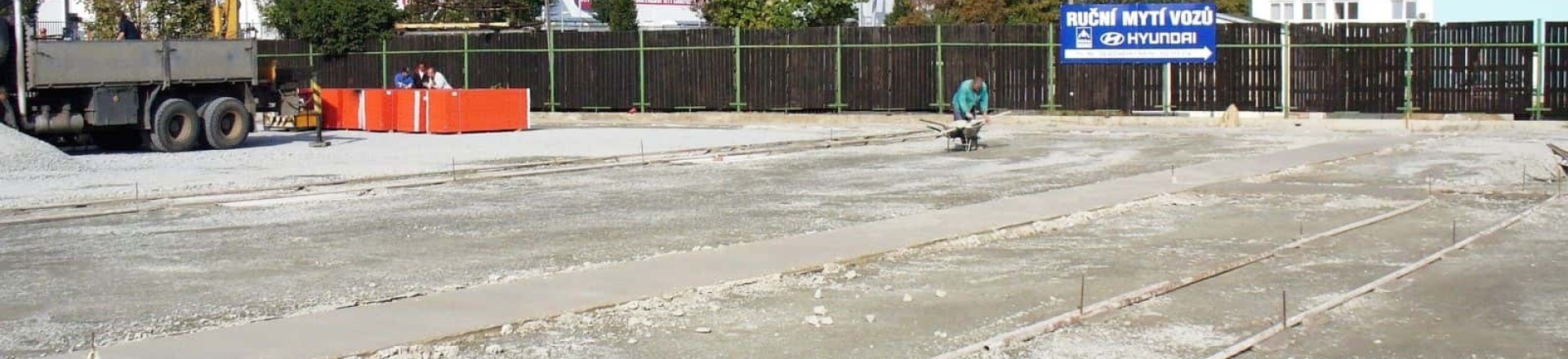

Sama płyta podłogowa została ułożona na zagęszczonym nasypie, który do poziomu dolnej krawędzi konstrukcji fundamentowych wykonano z kamienia łamanego, następnie z 450 mm kruszywa łamanego frakcji 0/125 mm oraz 50 mm podsypki piaskowo-żwirowej frakcji 0/4 mm (zob. kolejne fotografie).
